Реле контроля однофазного напряжения CP-721-1 предназначено для защиты потребителя от скачков напряжения. Особенности: - цифровая индикация; - сохранения информации о последней аварии; - память минимального и максимального значений напряжения; - счетчик количества аварийных ситуаций; - максимальный коммутируемый ток 63А. ВИДЕО-ИНСТРУКЦИЯ Изготовитель: F&F (Беларусь) Максимальный ток, А: 63 Гистерезис, В: 5 Потребляемая мощность, Вт: 1.75 Напряжение питания, В: 100-300 Тип контактов: 1 замыкающий Количество фаз: 1 Напряжение отключения, В: нижнее: 150-210 верхнее: 230-260 Время отключения, с: для нижнего порога: 2-10 для верхнего порога: 0,1-10 Время повторного включения, с: 2-540 Габаритные размеры, мм: 35х90х65

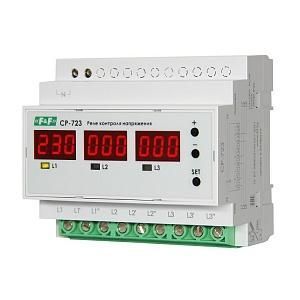

Реле контроля напряжения CP-723 используется для защиты промышленного и бытового электрооборудования (одно- и трехфазных) от понижения или повышения напряжения, пропадания напряжения, и нарушения порядка чередования фаз. Отличительные особенности: цифровая индикации напряжения в каждой фазе; режим трех 1-фазных реле напряжения (асинхронный); режим 3-фазного реле напряжения; значение тока коммутации — 63А; регистрация предельных значений напряжения; регистрация типов произошедших аварий; регулируемые пороги выключения и задержки включения; корпус размером 6 модулей (105мм). Изготовитель: F&F (Беларусь) Максимальный ток, А: 63 Потребляемая мощность, Вт: 3 Напряжение питания, В: 100-450 AC Тип контактов: 3 замыкающих Количество фаз: 3 Момент затяжки винтовых зажимов, не более, Н*м: 1,2 Диапазон рабочих температур, ⁰С: от-25 до +50 Габаритные размеры, мм: 105х89х65 Тип подключения: винтовые зажимы Гарантия производителя, лет: 2

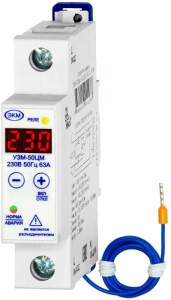

НАЗНАЧЕНИЕ УСТРОЙСТВА Устройство защиты многофункциональное УЗМ-50ЦМ предназначено для отключения оборудования при выходе сетевого напряжения за допустимые пределы в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов. Тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. Устройство обеспечивает контроль напряжения сети и причин срабатывания. После подачи питания либо после аварийного отключения, включение устройства происходит автоматически после восстановления сетевого напряжения через время задержки устанавливаемое пользователем. Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TNC-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль). КОНСТРУКЦИЯ УСТРОЙСТВА Устройство представляют собой реле контроля напряжения с мощным встроенным реле на выходе, дополненное варисторной защитой. Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 25мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 50см, для подключения к нейтральной шине. На лицевой панели расположены: кнопки настройки порогов «+» и «-», двухцветный зелёный/красный светодиод (далее - СД) «норма/авария», жёлтый светодиод (далее - СД) «реле», трёхразрядный семисегментный индикатор контроля напряжения сети. РАБОТА УСТРОЙСТВА При подаче питания время готовности по умолчанию составляет 10 секунд, при этом идет обратный отсчет времени на индикаторе до 0 и СД «норма/авария» мигает зелёным/красным, если напряжение находится в заданных настройками пределах подключается нагрузка, а СД «реле» включается постоянно жёлтым. На индикаторе раз в 20 сек. отображается знак «U» в течение 1с, затем устройство переходит в режим отображения текущего значения напряжения. Для перехода в режим измерения тока необходимо однократно нажать кнопку «-» *, на индикаторе отображается знак «А» в течении 1с, затем устройство переходит в режим отображения текущего значения тока. Для перехода в режим измерения мощности необходимо однократно нажать кнопку «-», на индикаторе отображается знак «Р» в течении 1с, затем устройство переходит в режим отображения текущего значения мощности. Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» производится изменение состояния устройства включено/выключено из любого режима (кроме режима корректировки значений). *- минимальное время нажатия кнопок 0,5 сек. При возникновении аварийного события, выход действующего напряжения за границы установленных порогов, производится отключение устройства, при этом отключается СД «норма» и включается СД «авария». Индикация текущего напряжения сети сохраняется. Если устройство находилось в режиме измерения тока «А» или в режиме измерения мощности «Р», при отключении нагрузки, устройство автоматически переходит в режим отображения измеряемого напряжения «U». После нормализации напряжения в пределах установленных пороговых значений устройство подключает нагрузку после установленной выдержки, при этом на на индикаторе отображается обратный отсчет от установленного значения выдержки до 0. Выдержка на включение устройства сопровождается миганием СД «норма/авария». Устройство можно включить без установленной выдержки нажав кнопку «+». Номинальный ток коммутации 63А (Максимальный ток коммутации 80А в течение 30 минут) Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240...290В и <100...190В Фиксированный порог защиты от перенапряжения >300В/20мс Фиксированный порог защиты от снижения напряжения <85В/100мс Ограничение потребляемой мощности >0,5...14,5кВт Сохраняет работоспособность в диапазоне напряжений от 30В до 440В Энергонезависимая память событий (число отключений, минимальное и максимальное значение напряжения) Измерение параметров сети (напряжение, ток, мощность) Подключение нагрузки при переходе сетевого напряжения через ноль Ширина корпуса - 18мм

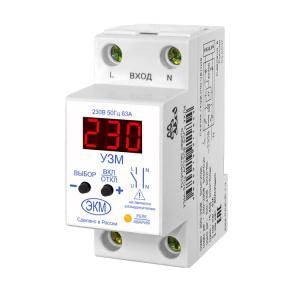

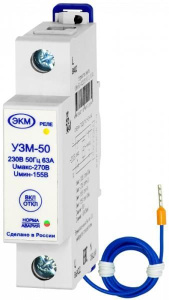

Номинальный ток нагрузки 63А/250В (14кВт) Максимальный ток нагрузки 80А/250В (18кВт)- 5мин Двухпороговая защита от перенапряжения (задержка срабатывания): >270В/0.2с и >300В/20мс Двухпороговая защита от снижения напряжения (задержка срабатывания): <155В/10с и <130В/100мс Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В Подключение нагрузки при переходе сетевого напряжения через ноль Ширина корпуса - 18мм НАЗНАЧЕНИЕ УСТРОЙСТВА Устройство защиты многофункциональное УЗМ предназначено для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль). КОНСТРУКЦИЯ УСТРОЙСТВА Устройство представляют собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой. Устройство устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 35мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 50см, для подключения к нейтральной шине. На лицевой панели УЗМ расположены два индикатора – двухцветный (зелёный/красный) «норма-авария» и жёлтый включения контакта реле, кнопка «ТЕСТ» ручного управления. ВНИМАНИЕ: Момент затяжки винтового соединения не должен превышать 4 Нм. РАБОТА УСТРОЙСТВА ВНИМАНИЕ: Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Для удобства пользователей при кратковременных (менее 0,1с) провалах сетевого напряжения, УЗМ не отключает нагрузку. После подачи напряжения питания устройство выдерживает время готовности 5 секунд при этом индикация не работает, затем зелёный индикатор начинает мигать указывая на отсчёт выдержки времени включения. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения и зажигаются зелёный и жёлтый индикаторы. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ТЕСТ». После аварийного отключения, включение реле происходит автоматически при восстановлении сетевого напряжения до нормального через время включения 10 секунд или 6минут. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку. В рабочем режиме устройство контролирует напряжение питающей сети. Двухцветная индикация работает в различных режимах: Если напряжение приближается к верхнему порогу отключения начинает мерцать красный индикатор и при выходе напряжения за допустимые пределы, происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный постоянно горит. При возврате напряжения в норму начинается отсчёт выдержки времени повторного включения при этом зелёный индикатор начинает мигать (если во время отсчёта времени произойдёт выход напряжения за допустимые пределы, время повторного включения сбрасывается) после окончания отсчёта времени нагрузка подключается к сети питающего напряжения. Если напряжение приближается к нижнему порогу отключения начинает мерцать красный индикатор и при выходе напряжения за допустимые пределы начинается отсчёт времени задержки отключения, при этом красный индикатор начинает мигать, после окончания отсчёта времени происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный загорается каждые 2 секунды. При возврате напряжения в норму начинается отсчёт выдержки времени включения, при этом зелёный индикатор начинает мигать (если во время отсчёта времени снова произойдёт выход напряжения за допустимые пределы, отсчёт времени сбрасывается) после окончания отсчёта времени нагрузка подключается к сети питающего напряжения. Если принудительно отключили нагрузку от сети нажатием кнопки «ТЕСТ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ТЕСТ» возвращает изделие в рабочий режим. ВНИМАНИЕ: Если отключили нагрузку кнопкой «ТЕСТ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ТЕСТ» (удерживать 2 секунды). Пользователь самостоятельно может изменить задержку времени включения (10с или 6м) для этого: Вручную кнопкой «ТЕСТ» выключить внутреннее реле. Затем нажать и удерживать кнопку «ТЕСТ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мигать. Если индикатор мигает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут. Отпустить кнопку «ТЕСТ». Нажать кнопку «ТЕСТ» ещё раз для перехода в рабочий режим и включения реле. ВНИМАНИЕ: При срабатывании устройства разрывается только фазный провод.

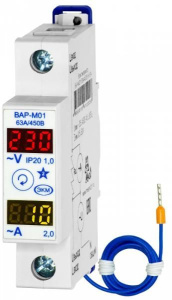

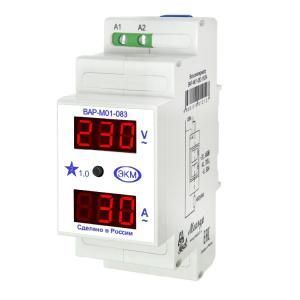

Питание от контролируемого напряжения Измерение среднеквадратичных значений напряжений и токов Измерение потребляемой мощности Измерение напряжения - АС35...450В Рабочий диапазон частот - от 45 до 65Гц Диапазон измеряемого тока - 0,5...63А Основная погрешность измерений напряжения не более ±1 ед. младшего разряда Основная погрешность измерений тока не более ±2 ед. младшего разряда Корпус шириной 1 модуль (17,5мм) НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА Цифровой промышленный вольтамперметр ВАР-М01 63А 450В предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством технологического контроля. Периодической поверке не подлежит. КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает зажим проводов сечением до 25мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 50см, для подключения к нейтральной шине. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости. РАБОТА ВОЛЬТАМПЕРМЕТРА Вольтамперметр не требует оперативного питания и подключается непосредственно в разрыв измеряемой цепи. Проводник с измеряемым током подключается к клеммам L ВХОД и U ВЫХОД (сверху вниз или снизу вверх не имеет значения). Схемы подключения изображены на рисунках ниже и корпусе прибора. Использование кнопки для просмотра дополнительной информации: 1-е нажатие - Umax с момента последнего сброса 2-е нажатие - Umin с момента последнего сброса 3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса Удержание кнопки в течении 5 секунд - сброс. По двойному клику кнопкой - индикация потребляемой мощности. По повторному двойному клику кнопкой - индикация напряжения и тока. ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0,6А) и мощности (до 0,1Вт).
НАЗНАЧЕНИЕ: Устройство защиты многофункциональное УЗМ-51 предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ: - номинальный ток коммутации — 63 А (14 кВт). - двухпороговая защита от перенапряжения: > 265 В/(0,2 с) и > 300 В/(20 мс); - двухпороговая защита от снижения напряжения: <170 В/(10 с) и <130 В/(100 мс); - максимальное напряжение на входе 440В; - технология включения реле при переходе через «0»; - корпус шириной 1 модуль (18мм). Оплата: наличный и безнали
Устройство защиты многофункциональное УЗМ используется для отключения оборудования при обнаружении аварийной электрической дуги (искрения) в электропроводке, а так же, при опасном снижении или повышении сетевого напряжения в однофазных сетях. Защищает подключённое к нему оборудование (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самымпредотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. Наличие функции детектирования аварийной электрической дуги Защита от скачков и длительных перенапряжений Встроенная варисторная защита от импульсных скачков сетевого напряжения Максимальный ток коммутации 63А/250В (14кВт) Уровень ограничения напряжения при токе помехи 100А, не более 1.2 кВ Максимальная энергия поглощения (одиночный импульс 10/1000мкс) 200 Дж Макс. ток поглощения, одиночный импульс 8/20мкс / повторяющиеся 8/20мкс 8000А / 6000А Время срабатывания импульсной защиты <25 Порог отключения нагрузки при повышении напряжения, Uверх 270 В Порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр. 300 ± 15 В Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр 155 В Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр 80 ± 10 В Гистерезис возврата верхнего и нижнего порога от установленного значения 3 % Номинальное напряжение питания 230 В Частота напряжения питания 50 Гц Максимальное напряжение питания 1.5 Вт Потребление электроэнергии 1.5 Вт*ч Максимальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь) 63А Максимальная мощность нагрузки (АС230В) 14.5 кВт Максимальный ток нагрузки, (активная – АС1, 30мин) 80 А Максимальная мощность нагрузки (АС230В – АС1, 30мин) 20.0 кВт Ток перегрузки/время воздействия без сваривания контактов 2000A/10мс Ток короткого замыкания без разрушения 3000А Задержка включения / повторного включения, выбирается пользователем 6 минут /10 секунд Задержка ускоренного отключения по верхнему критическому порогу 20 мс Задержка ускоренного отключения по нижнему критическому порогу 100 мс Задержка отключения при повышении напряжения выше верхнего порога 0.2 c Задержка отключения при снижении напряжения ниже нижнего порога 10 c Сечение подключаемых проводников не менее 0.5-25 (20-4 AWG) мм² Диапазон рабочих температур (по исполнениям) -25…+55 (УХЛ4) °С Температура хранения –40...+70 °С Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц) Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2) Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP0 Относительная влажность воздуха до 80 % (при 25°С) Рабочее положение в пространстве произвольное Режим работы круглосуточный Габаритные размеры 86 x 35 x 67 мм Масса, не более 0.16 кг
Амперметры предназначены для отображения действующего значения переменного тока в цепи нагрузки. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: -Идикация действующего значения переменного тока; -встроенный (прямоточное включение) или внешний
